New York Times-gebouw

De opvallende buitenkant van het 52 verdiepingen tellende New York Times-gebouw - voltooid in 2007 - is voorzien van 175.000 identieke witte keramische staven waarop de iconische masttop van de krant prominent wordt weergegeven.

De toren staat vlakbij Times Square in het centrum van de stad en is ontworpen om zowel als redactiekamer als kantoren te worden gebruikt. In het gebouw zijn bewegwijzering en zonneschermen geïntegreerd in één aangepast schermsysteem.

Merk: Benson

Architect: Renzo Piano Building Workshop, Fox & Fowle Architecten

Opdrachtgever/eigenaar gebouw: Forest City Ratner Bedrijven

Bouwmanager: AMEC Bouw

Het project

Het concept

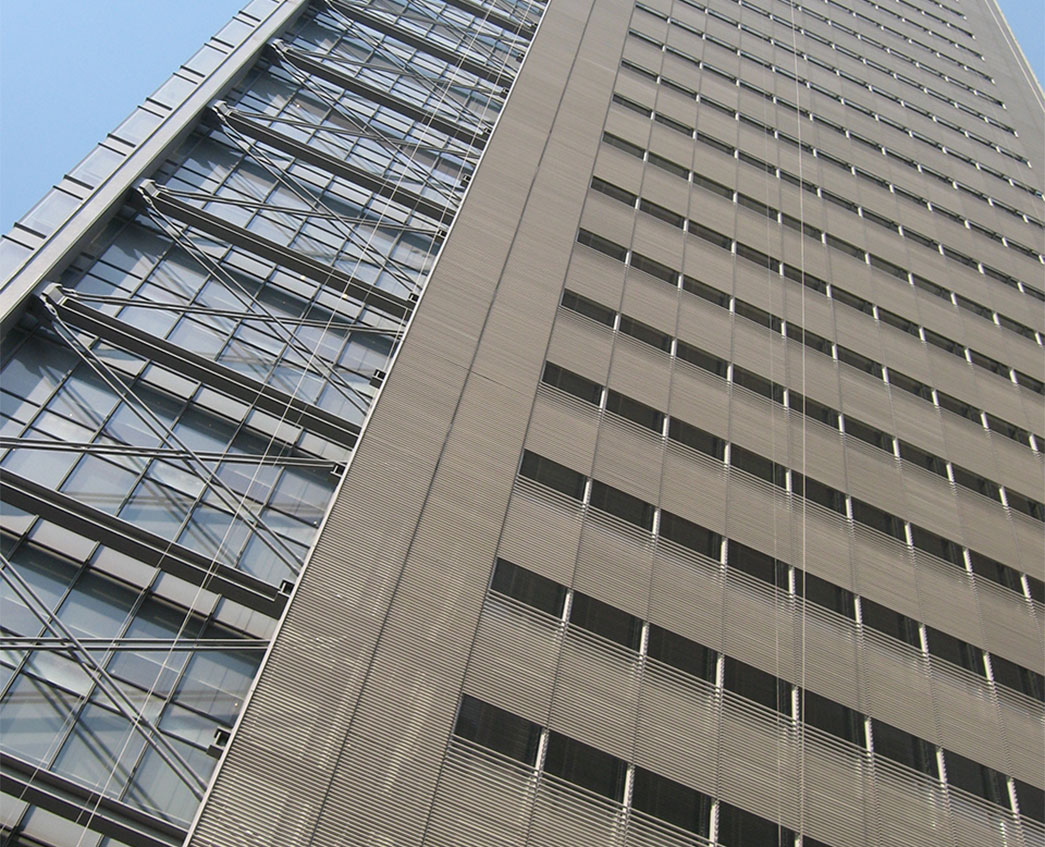

Het New York Times Building heeft 'keramische' staafschermingen die elke gevel verduisteren. De staven - eigenlijk gemaakt van aluminiumsilicaat dat veel wordt gebruikt in de HVAC-industrie voor verwarmingselementen - zijn op verschillende afstanden geplaatst om rekening te houden met de binnenverlichting en het uitzicht. De gordijngevel met staven loopt door tot voorbij het dak om het gebouw af te maken met een kantachtige kroon van wit.

Wat hebben we gedaan?

Voor elke staaf was een complexe montage nodig van een doorlopende interne steun en rubberen pakkingen aan elk uiteinde om de broze aard van het materiaal te beschermen. Het scherm hangt 18 inch voor de glazen vliesgevel via afstandhouders die zijn gemaakt door ze te extruderen uit extra grote matrijzen en ze te frezen om gietstukken te simuleren.

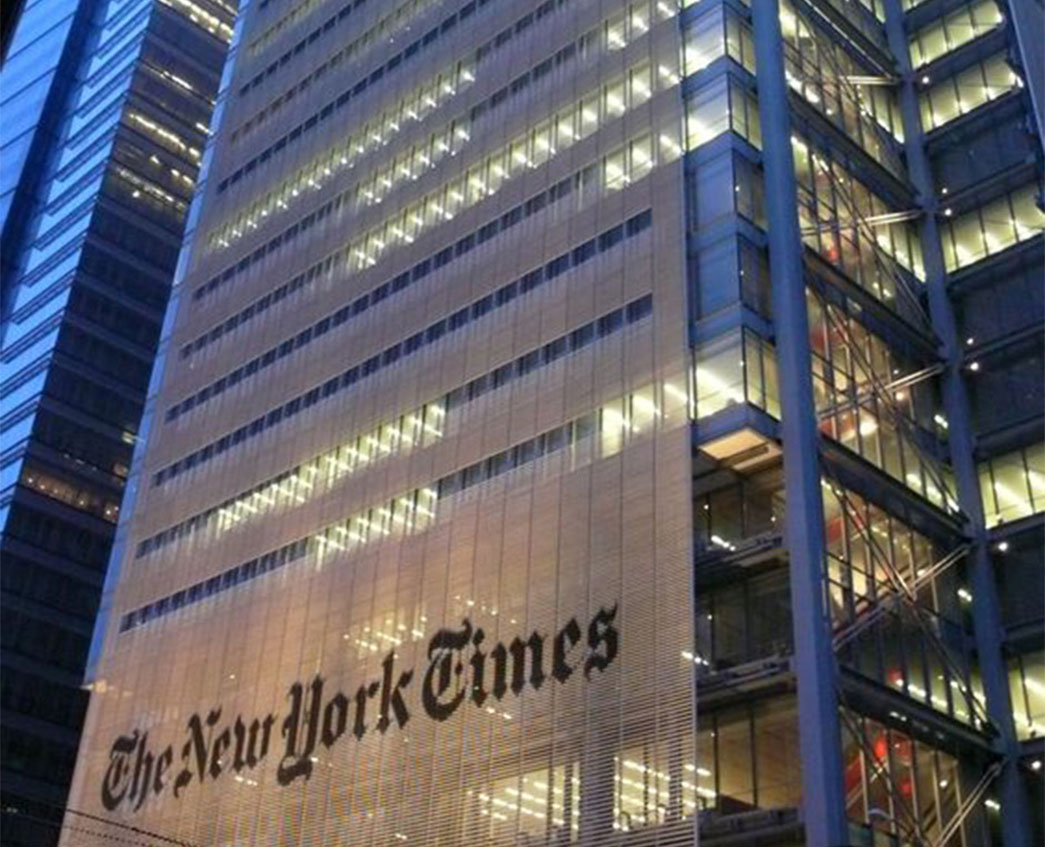

We verwerkten de masttop van The New York Times in het schaduwdoek op de westgevel en creëerden een 15-voet bord met zwarte staafelementen met 'snavelprofiel'. Elke staaflengte werd nauwkeurig in kaart gebracht, op maat gemaakt, gefabriceerd en gemonteerd op de afzonderlijke schermunits.

Ons toepassingsgebied omvatte ook een cafetariaruimte van twee verdiepingen waar de vliesgevel wordt ondersteund door hoge, dubbelwandige geperforeerde stalen stijlen en horizontalen die het gewicht van de muur dragen tussen betonnen vloerplaten.
